今天我們來了解了解影響鍛件質(zhì)量的兩種原因。

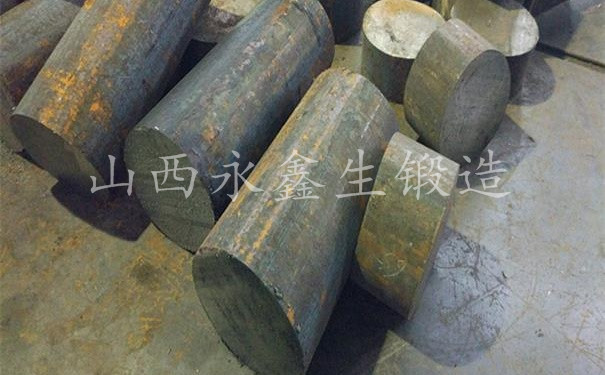

       一、原材料對(duì)鍛件質(zhì)量的影響

       原材料的良好質(zhì)量是保證鍛件質(zhì)量的先決條件，如原材料存在缺陷，將影響鍛件的成形過程及鍛件的終質(zhì)量。如原材料的化學(xué)元素超出規(guī)定的范圍或雜質(zhì)元素含量過髙，對(duì)鍛件的成形和質(zhì)量都會(huì)帶來較大的影響，例如：S、B、Cu、Sn等元素易形成低熔點(diǎn)相，使鍛件易出現(xiàn)熱脆。為了獲得本質(zhì)細(xì)晶粒鋼，鋼中殘余鋁含量需控制在一定范圍內(nèi)。含鋁量過少，起不到控制晶粒大的作用，常易使鍛件的本質(zhì)晶粒度不合格；含鋁量過多，壓力加工時(shí)在形成纖維組織的條件下易形成木紋狀斷口、撕痕狀斷口等。又如，在奧氏體不銹鋼中，n、Si、Al、Mo的含量越多，則軼素體相越多，鍛造時(shí)越易形成帶狀裂紋，并使零件帶有磁性。如原材料內(nèi)存在縮管殘余、皮下起泡、嚴(yán)重碳化物偏析、粗大的非金屬夾雜物（夾渣）等缺陷，鍛造時(shí)易使鍛件產(chǎn)生裂紋。原材料內(nèi)的樹枝狀晶、嚴(yán)重疏松、非金屬夾雜物、白點(diǎn)、氧化膜、偏析帶及異金屬混人等缺陷，易引起鍛件性能下降。原材料的表面裂紋、折疊、結(jié)疤、粗晶環(huán)等易造成鍛件的表面裂紋。

       二、鍛造工藝過程對(duì)鍛件質(zhì)量的影響

       鍛造工藝過程一般由以下工序組成，即下料、加熱、成形、鍛后冷卻、酸洗及鍛后熱處理。鍛造過程中如果工藝不當(dāng)將可能產(chǎn)生一系列的鍛件缺陷。加熱工藝包括裝爐溫度、加熱溫度、加熱速度、保溫時(shí)間、爐氣成分等□如果加熱不當(dāng)，例如加熱溫度過髙和加熱時(shí)間過民，將會(huì)引起脫碳、過熱、過燒等缺陷。對(duì)于斷面尺寸大及導(dǎo)熱性差、塑性低的坯料，若加熱速度太快，保溫時(shí)間太短，往往使溫度分布不均勻，引起熱應(yīng)力，并使坯料發(fā)生開裂。

       鍛造成形工藝包括變形方式、變形程度、變形溫度、變形速度、應(yīng)力狀態(tài)、工模具的情況和潤(rùn)滑條件等，如果成形工藝不當(dāng)，將可能引起粗大晶粒、晶粒不均、各種裂紋、折迭、 穿流、渦流、鑄態(tài)組織殘留等。鍛后冷卻過程中，如果工藝不當(dāng)可能引起冷卻裂紋、白點(diǎn)、網(wǎng)狀碳化物等。

我們只做好鍛件 大型鍛件www.v88989.com

文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明永鑫生鍛造廠提供！
